فیوژن واقعی چیه؟ چرا اینقدر مهمه؟
وقتی میخواهیم دو تار فیبر نوری را به هم وصل کنیم، نمیتوانیم مثل کابل مسی لحیمکاری کنیم. تار فیبر قطری به اندازه ۹ میکرون دارد (باریکتر از موی انسان) و کوچکترین خطای میلیمتری باعث میشود نور قطع شود، لینک بالا نیاید، سرعت افت کند یا شبکه مدام قطع و وصل شود. به همین دلیل، اتصال دو تار فیبر باید با جوش نوری (Fusion Splicing) انجام شود؛ یعنی دو تار در یک فرآیند فوقمهندسی و با دقت میکرونی ذوب و هممرکز میشوند.
1- لختکردن و آمادهسازی تار فیبر
روکش اصلی (Jacket) و سپس Coating فیبر با ابزارهای مخصوص برداشته میشود. هر خط خش یا گردوغبار باعث افت سیگنال میشود. تار باید با الکل ایزوپروپیل ۹۹٪ کاملاً تمیز شود.
2- برش دقیق با Cleaver
تار باید با دستگاه Cleaver حرفهای کاملاً ۹۰ درجه واقعی بریده شود. هر انحراف در برش موجب افزایش شدید Loss میشود. بهترین Cleaverها: Fujikura CT-50، Sumitomo FC، INNO V11.
3- همترازی دقیق (Alignment)
دو تار در دستگاه فیوژن قرار گرفته و در سطح میکرونی همتراز میشوند. تکنولوژیهای Alignment:
● Core Alignment – دقیقترین روش و مخصوص دستگاههای تراز اول
● Cladding Alignment – ارزانتر اما با دقت پایینتر

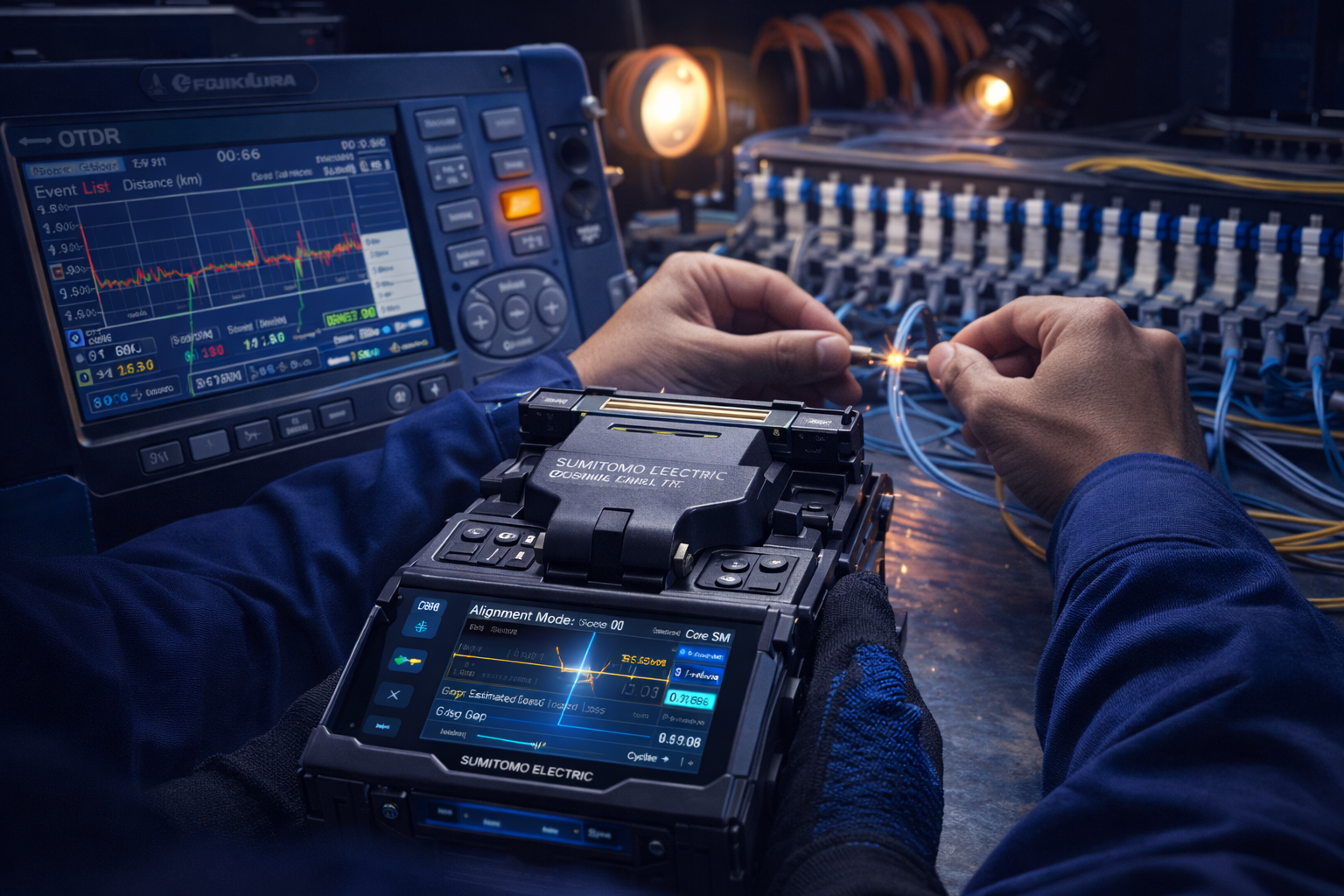

4- جوش واقعی (Arc Fusion)
دستگاه یک قوس الکتریکی کنترلشده تولید میکند و تارها را ذوب و یکپارچه میکند. خروجی استاندارد:
● Single Mode: 0.01–0.05 dB
● Multi Mode: 0.05–0.1 dB
5- محافظگذاری نهایی
اتصال فیوژنشده درون Splice Protector قرار میگیرد تا در برابر رطوبت، ضربه، لرزش و کشش مقاوم باشد. سپس در Organizer Tray مرتب چیده میشود.
دستگاههای ضعیف = افت شدید + قطعیهای مداوم
دستگاههای معتبر = لینک پایدار و سریع برای سالها
برندهای معتبر:
✔ Fujikura – دقیقترین اتصال جوش اسپلایسر جهان
✔ Sumitomo – صنعتی و بسیار پایدار
✔ INNO – دقیق و اقتصادی
✔ Fitel – مناسب پروژههای حساس
این دستگاهها Arc کنترلشده، Alignment سهبعدی، Auto Calibration و تخمین Loss قبل از پایان کار را ارائه میدهند.
1- تست OTDR
قویترین ابزار عیبیابی فیبر. OTDR محل دقیق شکست، ضعف اسپلایس، کانکتور معیوب، خم بیش از حد و Crush را با دقت یک متر مشخص میکند. خروجی شامل Trace، Event Table و Loss است.
2- تست OLTS / OPM
افت واقعی لینک (Insertion Loss) را اندازهگیری میکند و نشان میدهد لینک عملیاتی در چه وضعیتی است.
3- عیبیابی فیزیکی
برای مشکلاتی مثل لهشدگی کابل، فشار لدر، موشخوردگی، شکستگی یا نفوذ آب از مسیر بازدید میشود.
4- عیبیابی تجهیزات اکتیو
گاهی مشکل از فیبر نیست، از:
با ۲۱ سال تجربه:
✘ قطعیهای دائمی
✘ افت شدید سرعت
✘ خرابی سرویسهای حساس
بنابراین اتصال جوش باید با تجهیزات حرفهای، متخصص واقعی و استاندارد جهانی انجام شود.
در آچار شبکه، ما فیوژن را صرفاً «اتصال فیبر» نمیدانیم، بلکه آن را یک فرآیند مهندسی حساس میبینیم که مستقیماً روی کیفیت کل شبکه اثر میگذارد.
تمام پروژهها با مستندسازی دقیق، ثبت پارامترها و تحویل گزارش فنی قابل استناد انجام میشوند.
ما بهجای راهحلهای موقت، روی پایداری بلندمدت لینک تمرکز میکنیم.
هدف نهایی، تحویل شبکهای است که سالها بدون افت و قطعی کار کند.
اگر لینک شما حیاتی است، فیوژن باید بینقص باشد.
اینجاست که تفاوت «کار معمولی» با «اجرای حرفهای» مشخص میشود.
تجربه میدانی، تجهیزات تراز اول و رعایت استانداردهای جهانی، سه اصل غیرقابلچشمپوشی در اجرای خدمات ما هستند.
آچار شبکه متعهد است لینک نهایی را همانطور تحویل دهد که در طراحی مهندسی پیشبینی شده است.
